使用RaspberryPiPiEEGshield測量ECG生物信號

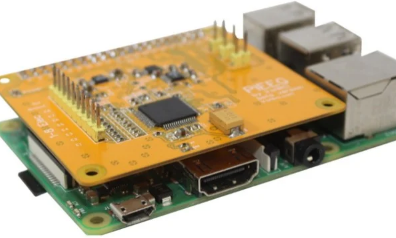

樹莓派心電圖Raspberry Pi 愛好者、開發人員和構建需要測量 ECG、EEG 或 EMG 生物信號的項目的愛好者可能會對專門為這項工作設計并恰當?shù)孛麨?PiEEG 的新開源 Raspberry Pi 盾牌感興趣。專門用于測量生物信號，例如用于腦電圖 (EEG)、肌電圖 (EMG) 和心電圖 (ECG) 的信號，多功能防護罩易于設置并與各種不同的電極兼容。
樹莓派心電圖
“PiEEG 的設計目的是任何人都可以使用。要開始測量生物信號，您需要做的就是連接電極并運行 python 腳本。應用包括游戲、娛樂、運動、健康、冥想等。PiEEG 依靠開源軟件實時處理生物信號。我們的 GitHub 存儲庫提供了開源模型，可幫助您使用大腦生成的 EEG 信號來控制機器人等事情!該設備旨在幫助您不僅了解神經科學，還了解信號處理、濾波器和機器學習。”
規格和功能包括：
與樹莓派 3 或 4 兼容
8 個通道用于連接濕電極或干電極
通過 SPI 協議傳輸數據，頻率為 250 SPS 至 16 kSPS，分辨率為每通道 24 位
可編程信號增益：1、2、4、6、8、12、24
測量阻抗的能力
共模抑制比 CMRR – 120
內部噪聲 – 0.4 μV
外部噪聲 – 0.8 μV
信噪比 (SNR) – 130 dB
用于電源指示和 ADS1299 連接指示的 LED
3 個用于連接外部對象的空閑引腳(接地和 Raspberry Pi 通道)
Raspberry Pi GPIO40 的 33 個引腳可用于各種任務，例如連接外部設備
使用提供的開源軟件輕松編程，用于讀取和處理 Python、C 和 C++ 中的數據
有關能夠讀取各種不同生物信號并即將通過 Crowd Supply 網站提供的新型 Raspberry Pi PiEEG 防護罩的更多信息，請通過以下鏈接跳轉到官方項目頁面。
