臺式電源如果您想構建自己的臺式電源，您可能會對Supplino的DIY教程感興趣。一款多功能緊湊型Arduino電源，能夠提供4到40伏的電壓，并且可以輸出1.25到36伏的任何電壓，最大電流為5A。DIY臺式電源配備了XH-M401模塊和XL4016E1DC-DC降壓轉換器處理電壓調節，為電子工程師、愛好者和開發人員提供穩定的電源和各種不同的電壓。

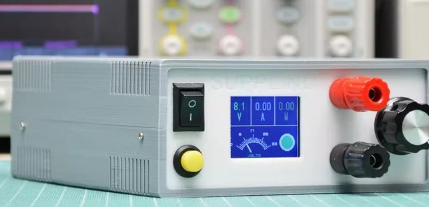

感謝Settorezero開發人員和工程師團隊，本周在Hackster.io網站上發布了有關如何創建您自己的配備LCD圖形顯示器的Supplino臺式電源的完整說明。該項目已被歸類為高級構建，大約需要2天才能完成。Supplino使用ArduinoNanoR3，其所有電子設備都裝在一個3D打印的外殼中，該外殼也可通過官方產品頁面獲得。
“Supplino是一款Quick&DirtyPSU(電源單元)，由一些廣泛使用的分線板、ArduinoNano(或ArduinoNanoEvery)和圖形LCD制成。功率輸出由基于XL4016E1IC的DC/DC降壓轉換器提供，可調節輸出電壓。
關于電源輸入，我們更喜歡通過外部20÷30V磚式PSU供電，例如用于筆記本電腦或舊打印機的電源：此解決方案安全且便宜，但您可以選擇使用更大的外殼，然后在內部包含您自己的變壓器+二極管橋+電容器，但有很多預防措施。我們利用這個項目回收了一些輸出電壓為24V的舊打印機PSU。”
臺式電源內部結構
“Arduino不管理降壓轉換器模塊，僅通過電流傳感器測量輸出電壓和電流，然后在顯示屏上顯示這些值。功率值也顯示?？梢耘渲靡粋€額外的模擬儀表來顯示電壓、電流或功率值，為圖形賦予一些復古風格。
香蕉插座上的功率輸出通過繼電器饋電，因此Arduino分離輸出功率以檢測外部按鈕或警報事件(短路/欠壓、過載、過壓)。
有一個次級DC/DC降壓轉換器模塊設置為5V，用于為邏輯供電，從可調模塊的同一輸入獲取輸入。最終，您也可以在面板上移植這個5V(對提供的外殼進行調整)。”
