CAD編輯圖塊屬性對話框不見了
發布日期：2025-04-07 10:24:30 來源： 編輯：耿薇曉
在中望三維CAD中，執行插入屬性塊操作，設定了插入點、比例和旋轉角度，命令完成后，未出現【編輯圖塊屬性】對話框，且命令行中未提示輸入屬性值，這是何故？
這一版是因?yàn)樵谥型?span style="box-sizing: border-box; padding: 0px; vertical-align: baseline;">CAD中，有兩個系統變量，分別控制插入屬性塊后的編輯方式與是否輸入屬性值。
ATTDIA系統
變量，控制在插入屬性塊時，是以對話框形式輸入屬性值，還是直接在命令行中輸入屬性值。

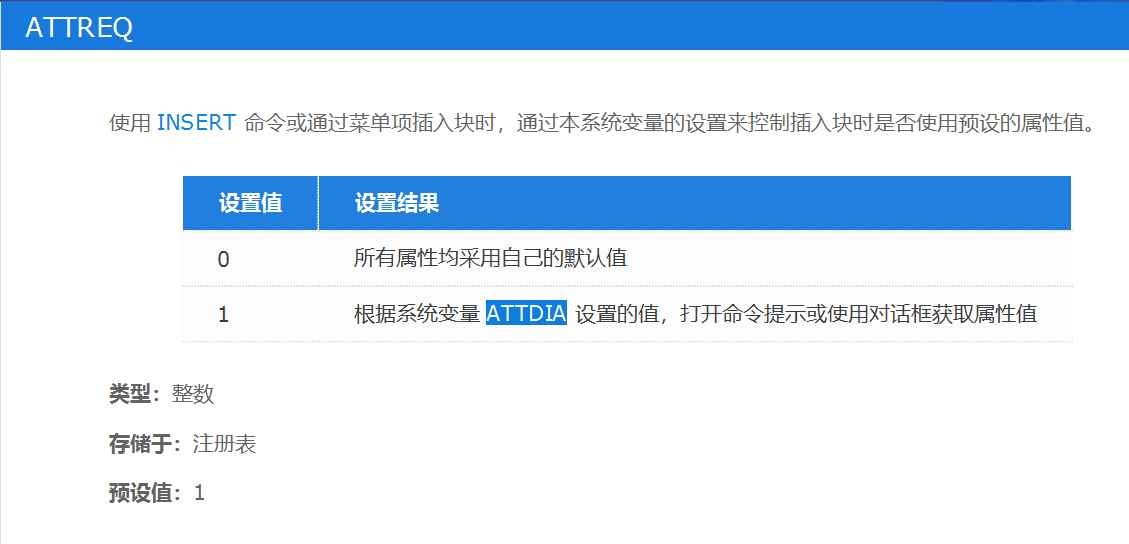

ATTREQ系統變量，控制插入屬性塊時，是否使用預設的屬性值。
插入任意屬性塊后，軟件沒有彈出【編輯圖塊屬性】對話框，命令行里也沒有提示輸入屬性值，這就是ATTREQ系統變量設置為0造成的。
想要解決這種情況，我們首先需要在中望CAD命令行里，執行命令【ATTREQ】，設置新值為1；執行命令【ATTDIA】，輸入 ATTDIA 的新值為1。
再次插入屬性塊后，就會彈出【編輯圖塊屬性】對話框了。
以上就是本篇文章的全部?jī)?nèi)容，希望對你有所幫助。
