CAD怎么創建塊遮擋效果
發布日期：2025-04-07 10:24:27 來源： 編輯：路毓巧
CAD塊遮擋功能主要用于在設計圖紙中隱藏或遮擋某些元素，以便于突出顯示其他重要內容或簡化視圖，從而提高圖紙的可讀性和工作效率。這一功能有助于在復雜的設計中快速定位關鍵信息，同時保持圖紙的整潔和專業外觀。在中望CAD里如何實現這種效果呢？

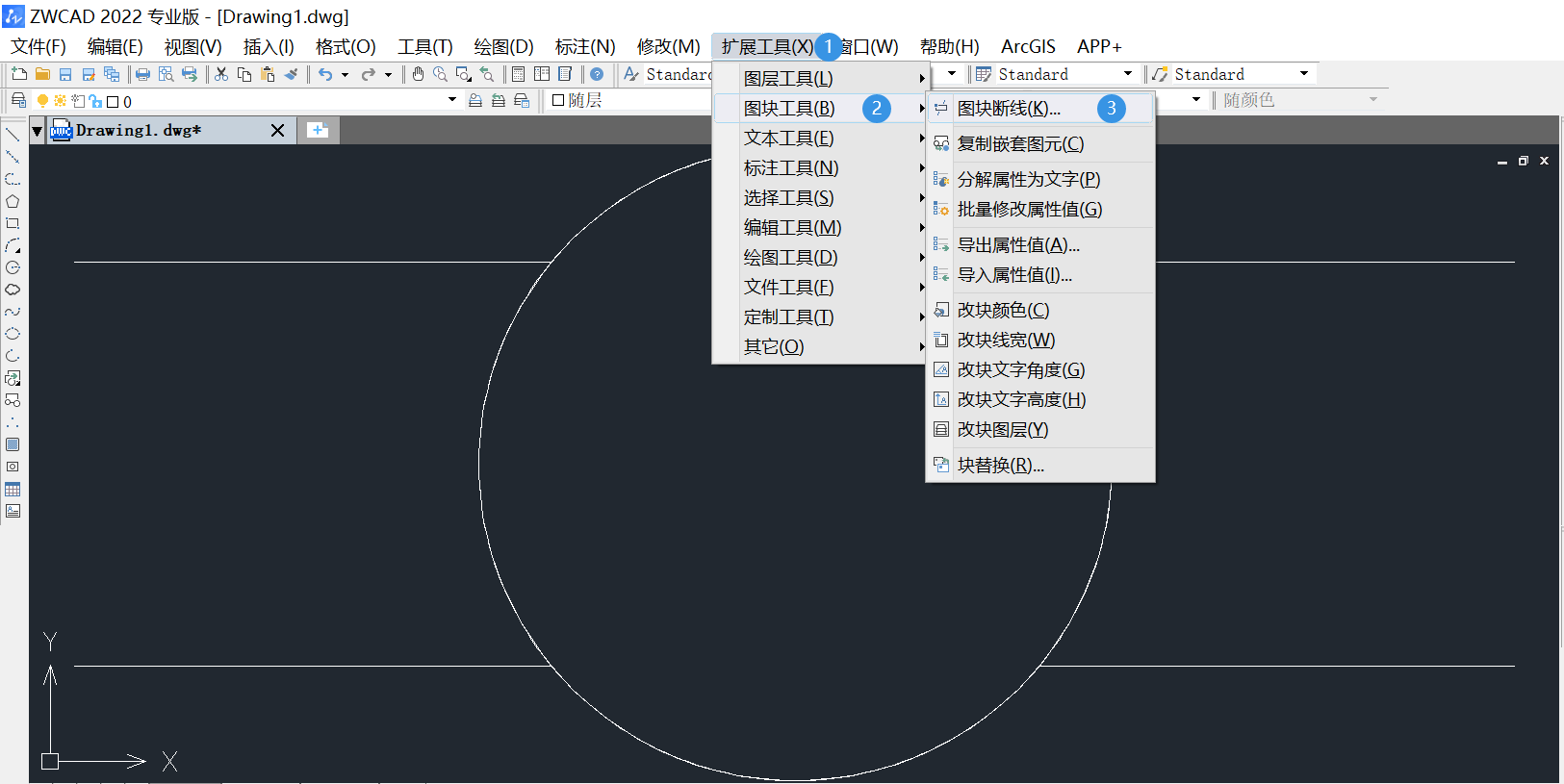

我們一般通過兩種方法，第一種是， 首先，點擊菜單【擴展工具-圖塊工具-圖塊斷線】，或者輸入【BLOCKBREAK】命令，打開設置對話框；然后在【名稱】里選擇需要插入的塊，點【插入圖塊】，放到被遮擋的對象位置即可。
第二種方法是，首先，點擊菜單【繪圖-區域覆蓋】，或者輸入【WIPEOUT】命令，將需要遮擋區域畫出來，選擇各圖形 ；然后，【右鍵】菜單【繪圖順序】里，對圖形上下位置進行調整，以達到遮擋的效果。

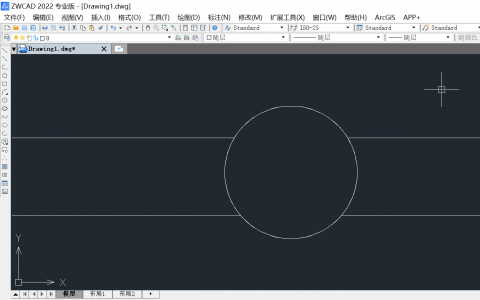

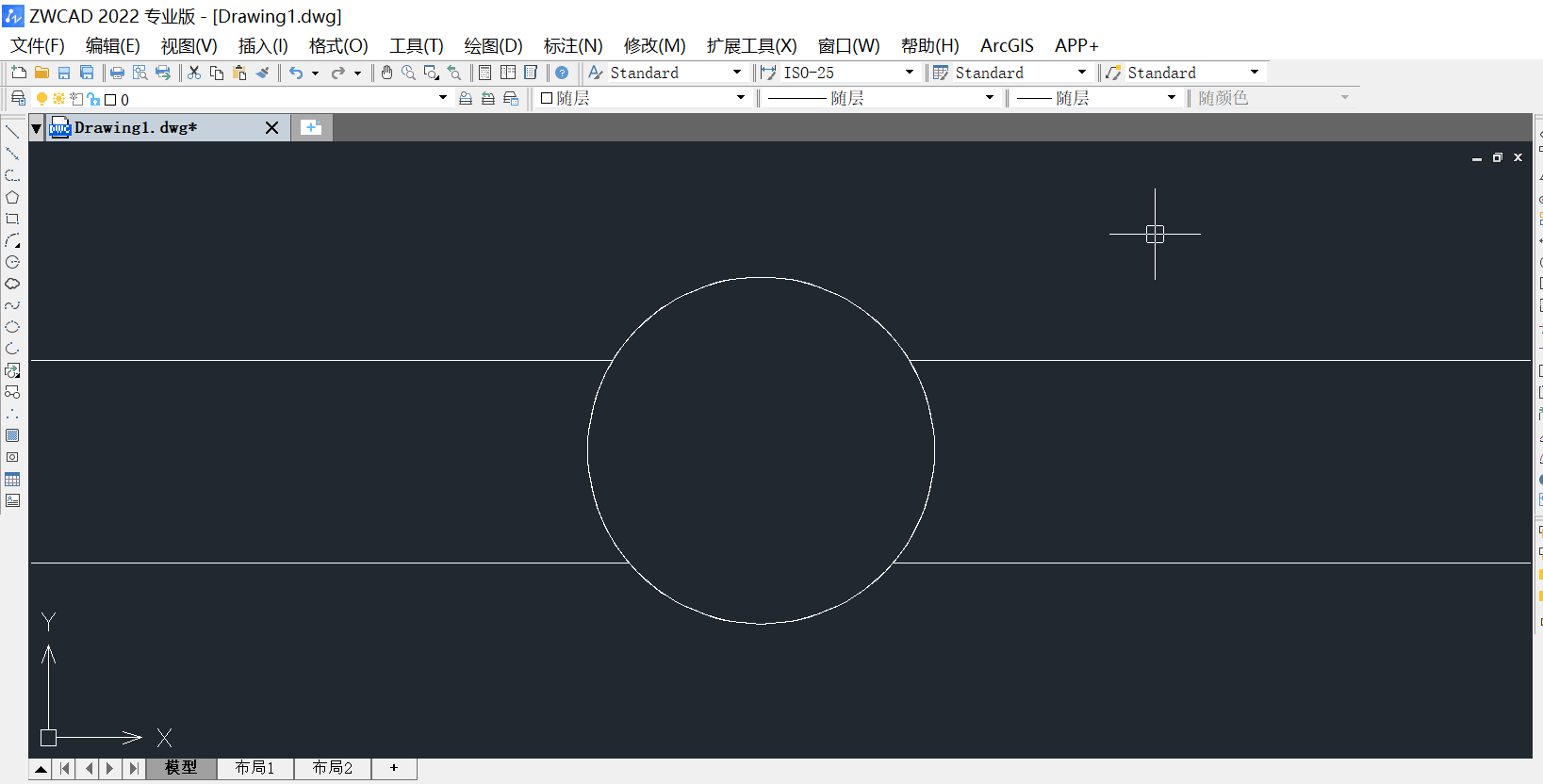

按照上述步驟操作，我們就可以創建塊遮擋效果啦，以上就是本篇文章的全部內容，希望對你有所幫助。
