CAD多段線夾點編輯的方法
發布日期：2025-04-08 17:26:28 來源： 編輯：屠宜之
在三維CAD軟件中，夾點是一種輔助工具，用于快速編輯圖形對象。它們是對象上的特定點，當用戶點擊這些點時，可以進行拉伸、旋轉、縮放等操作。夾點簡化了設計過程，提高了效率，因?yàn)樗鼈冊试S直接在圖形上進行直觀的修改，而無需使用復雜的命令或菜單。通過拖動夾點，設計師可以實時調整對象的形狀和大小，實現精確的圖形編輯。這種直觀的交互方式，使得即使是初學者也能快速上手并進行有效的設計修改。
那么大家是否知道·如何利用多段線的夾點編輯圖形形狀呢？

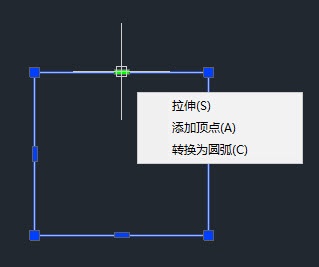

如上兩圖，多段線夾點有頂點和中間點兩種，鼠標放在夾點上有相應功能顯示，兩種情況下有部分區別，主要作用如下，

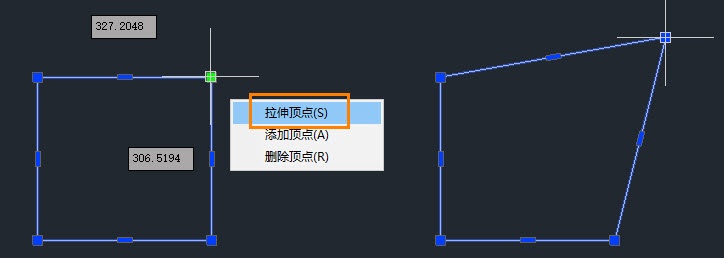

【拉伸頂點】，拖動頂點位置。

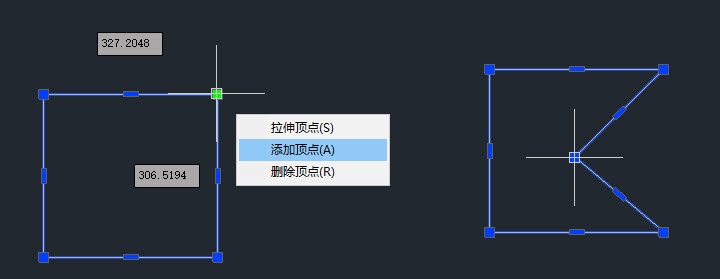

【添加頂點】，增加一個頂點并指定位置。

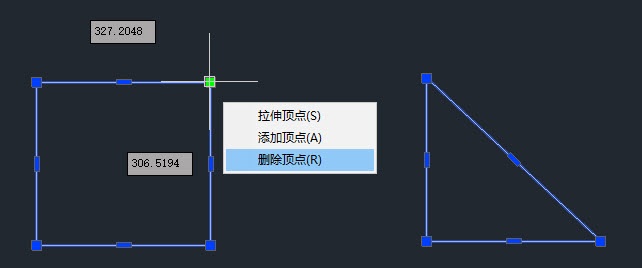

【刪除頂點】，將該頂點去除。

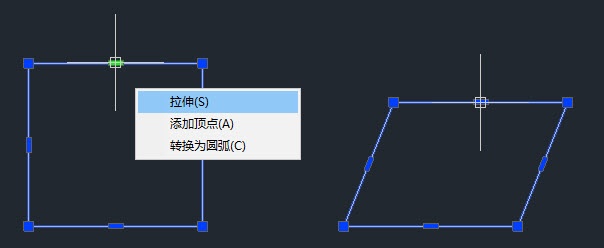

【拉伸】，移動中間點位置，并帶動頂點移動。
【轉換為圓弧/轉換為直線】，多段線圓弧和直線互轉。
以上就是本篇文章的全部內容，希望對你有所幫助。
