需要明確的一點是想要炸開參照圖形必須先綁定外部參照。

如果將外部參照綁定到當前圖形，則外部參照將成為當前圖形的一部分。將被轉換為標準本地塊定義。

將外部參照綁定到當前圖形有綁定和插入兩種方法。

綁定的具體流程如下。

將選定的外部參照綁定到當前圖形中。依賴外部參照命名的特性或?qū)ο蟮拿Q將從參照名|定義名變?yōu)閰⒄彰?span style="box-sizing: border-box; padding: 0px; vertical-align: baseline;">$n$定義名，這些特性包括圖層、文字樣式、標注樣式、線型。

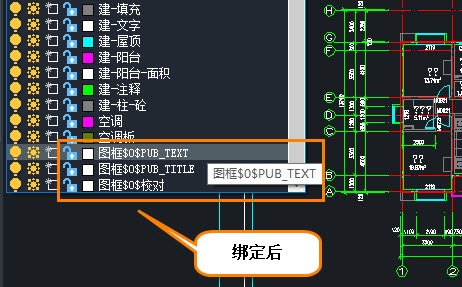

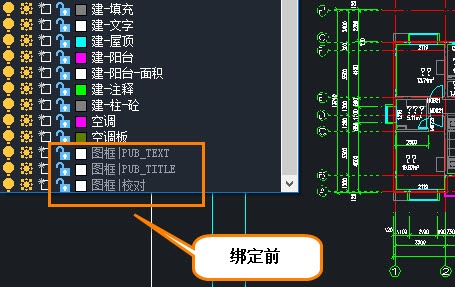

綁定之前語法為：塊名|定義名。綁定之后語法為：塊名$0$定義名。例如綁定前為“圖框|PUB_TEXT”，綁定后為“圖框$0$PUB_TEXT”。如果已存在同名的本地命名文件對象，$n$中的數字將自動增加，例如“圖框|PUB_TEXT”將被重命名為“圖框$1$PUB_TEXT”。

插入的具體流程如下

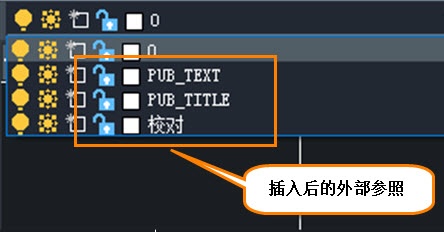

將選定的外部參照以插入形式綁定到當前圖形中，不更改定義表名稱，概念與【INSERT】插入圖形相同。對于插入的圖形，如果當前圖的命名對象與綁定的依賴外部參照的命名對象具有相同的名稱，符號表中不會增加新的名稱，依賴外部參照的綁定命名對象將采用當前圖中定義的命名對象的特性，這些特性包括圖層、文字樣式、標注樣式、線型。

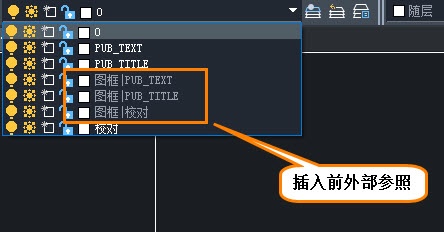

綁定之前語法為：塊名|定義名。綁定之后語法為：定義名。例如綁定前為“圖框|PUB_TEXT”，綁定后為“PUB_TEXT”。如已存在同名的本地命名文件對象，則直接使用本圖中PUB_TEXT圖層的設置。

以上就是本篇文章的全部內容，希望對你有所幫助。
