CAD怎么實現圖形遮擋效果
發布日期：2025-04-15 10:03:15 來源： 編輯：朱蘭蓉
中望正版CAD中的圖形遮擋效果是一種視覺工具，它使得設計師能夠在復雜的圖紙中區分不同的圖層和對象。通過設置某些圖形在視覺上遮擋其他圖形，設計師可以更清晰地展示設計的重點部分，同時隱藏或降低非關鍵元素的干擾，從而提高圖紙的可讀性和工作效率。這種效果不僅有助于在多圖層設計中保持視覺層次，還能在打印或展示時突出特定細節，確保關鍵信息的傳達更為準確無誤。
如圖，當我們需要將左側圖形中間部分遮擋，達到右側效果時，應如何操作？
步驟指引：
點擊菜單【繪圖-區域覆蓋】（【WIPEOUT】命令），指定一個多邊形區域，或者輸入【P】選擇封閉圖形，實現遮擋。

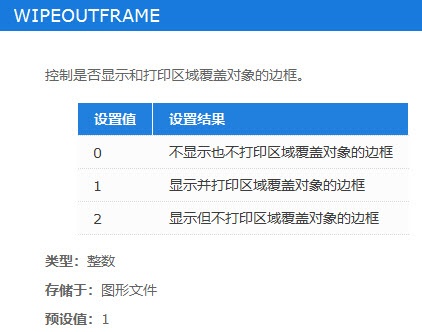

如果需要消除遮擋的邊框，可以通過系統變量【WIPEOUTFRAME】來設定。
按照上述步驟操作，我們就可以實現圖形遮擋效果啦，以上就是本篇文章的全部內容，希望對你有所幫助。
