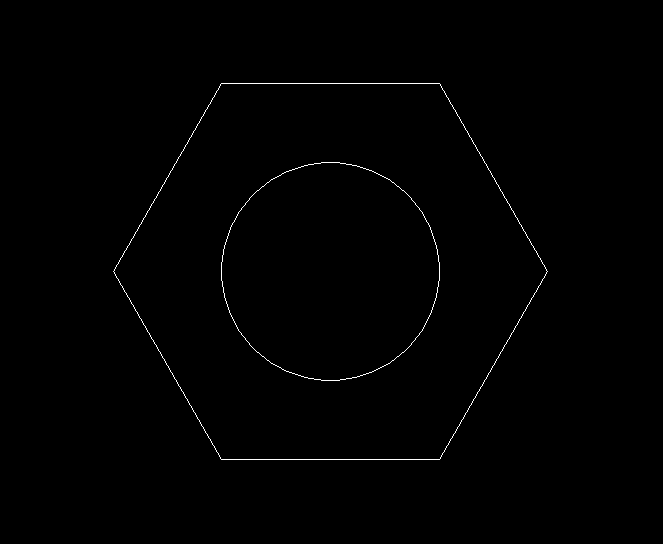

以下圖為例，將該圖形作為面域，再進行拉伸為三維實體；

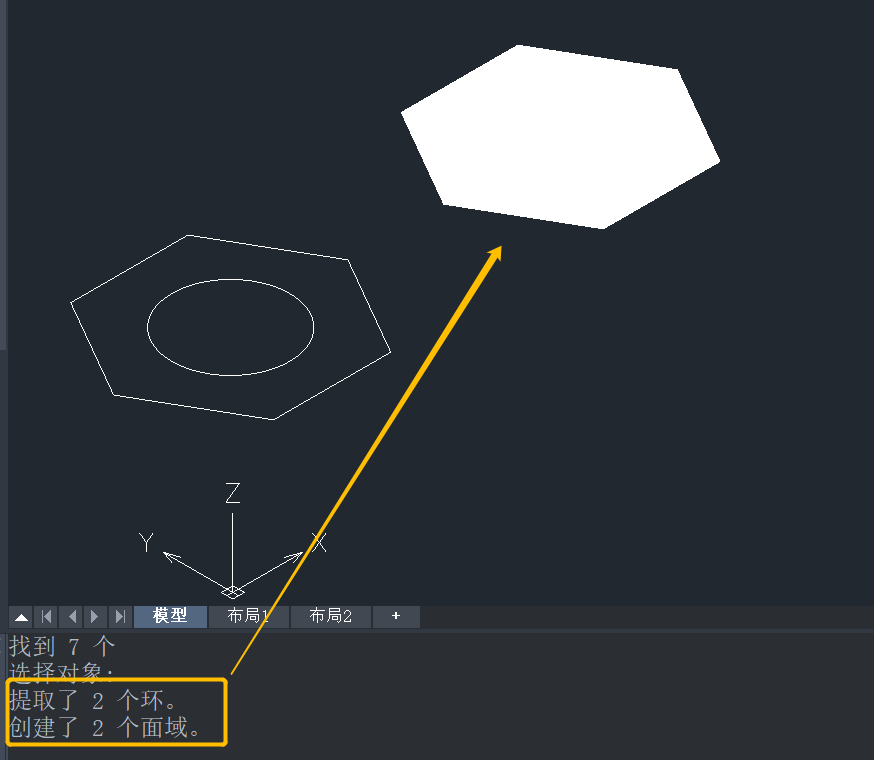

首先，點擊菜單【繪圖-面域】（【REGION】命令），選中圖形，生成面域，六邊形和圓會分別生成兩個面域。如下圖所示：

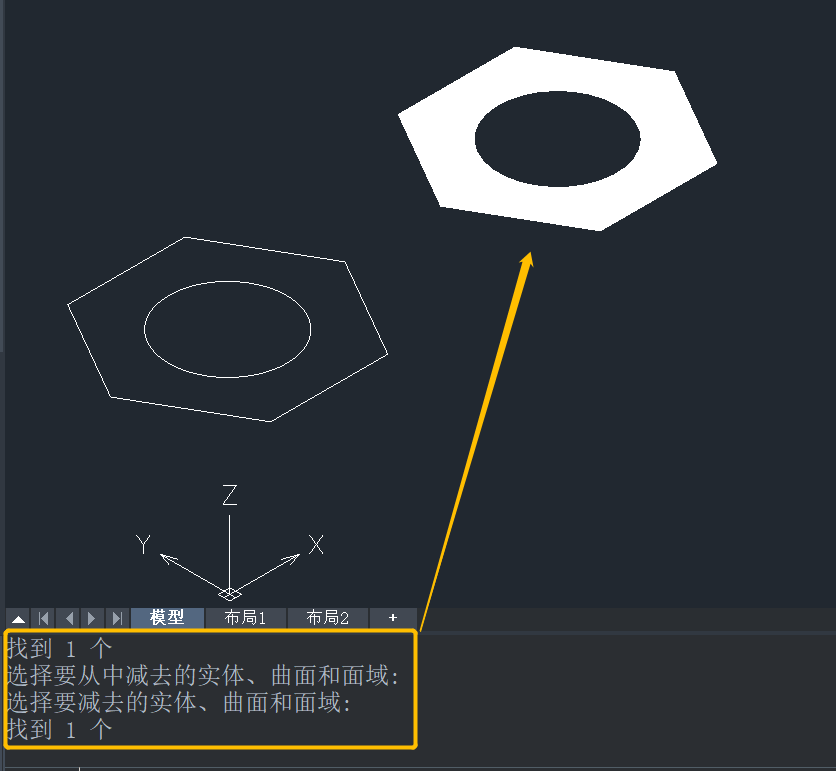

然后，點擊菜單【修改-實體編輯-差集】（【SUBTRACT】命令），選擇六角形面域減去中間圓形面域，形成螺母的平面圖（注意：執行減操作的兩個面域必須位于同一平面上）；

最后，點擊菜單【繪圖-實體-拉伸】（【EXTRUDE】命令），選擇面域拉伸，即可得到螺母的三維實體圖。

需要注意的是，如果邊界線不封閉或者有交叉都無法正常生成面域。
