問題描述：

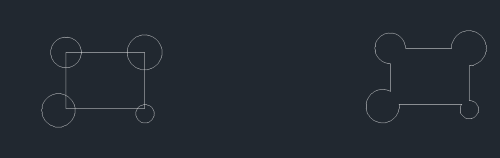

如何提取圖形的輪廓？如下圖

步驟指引：

1.在圖形外部繪制一個矩形，把需要提取外輪廓從圖形框起來，如下圖所示

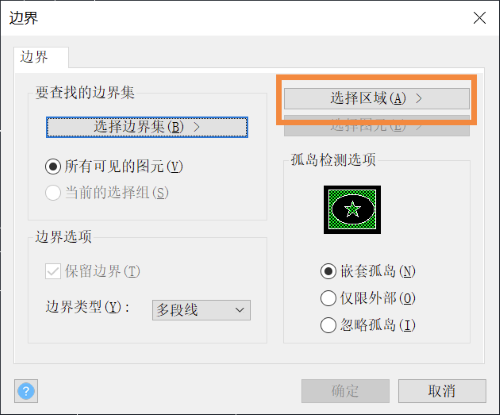

2.點擊菜單【繪圖-邊界】（【BOUNDARY】命令），在彈出的對話框中，點擊【選擇區域】按鈕

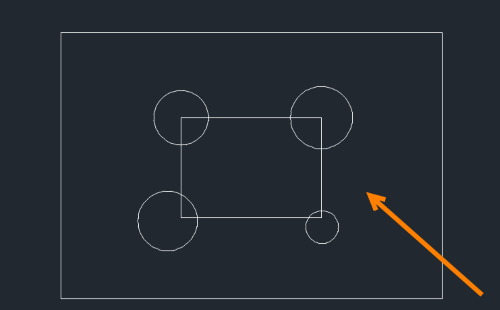

3.點擊矩形和要提取輪廓的圖形的中間區域，如下圖箭頭所示位置，就可以生成封閉區域的輪廓線；

4.把矩形刪掉，剩下就是所需要的外輪廓。
