具有超低功耗和高速的CMOS兼容3D鐵電存儲器
隨著我們進入超級智能和高度聯系的第四次工業革命的時代，高密度和高性能存儲器的重要性比以往任何時候都重要。當前，最廣泛使用的NAND閃存具有功耗高，操作速度慢以及易于重復使用的問題，因為它依賴電荷陷阱效應來存儲信息。為此，POSTECH研究團隊最近展示了一種鐵電存儲器，該鐵電存儲器在操作速度，功耗和設備可靠性方面都大大超過了常規閃存的性能。
由李長植教授和博士領導的POSTECH研究團隊。材料科學與工程系的候選人Min-Kyu Kim和Ik-Jyae Kim展示了一種獨特的策略，可以通過應用基于ha的鐵電體和氧化物半導體來制造鐵電體存儲器。這種方法產生的存儲性能無法通過常規閃存或以前的鈣鈦礦鐵電存儲器實現。器件仿真已證實該策略可以實現超高密度3D存儲器集成。
迄今為止，鐵電存儲器由于其與常規閃存相比具有以更高的速度，更低的功耗工作的潛力而受到關注。但是，由于其高的處理溫度，難以縮放和與常規半導體工藝不兼容，其商業化已受到阻礙。

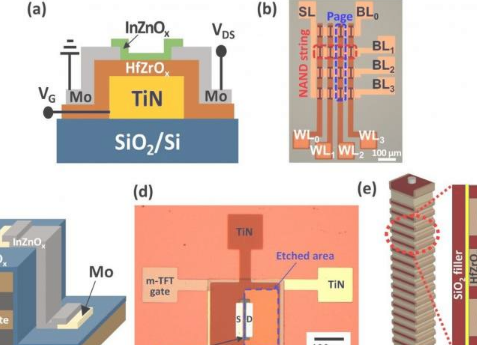

研究團隊通過使用基于氧化f的鐵電體和氧化物半導體解決了這些問題。新的材料和結構確保低功耗高速 通過使用氧化物半導體作為溝道材料來降低工藝溫度并抑制不需要的界面層的形成，從而實現了高穩定性。結果，研究人員證實，所制造的器件可以以比傳統閃存低四倍的電壓工作，并且速度要快幾百倍，并且即使重復使用超過一億次也可以保持穩定。特別地，通過原子層沉積來堆疊鐵電材料和氧化物半導體，以確保適合于制造3-D器件的處理技術。該團隊提出，高性能器件可以在400°C下以比傳統閃存器件更簡單的工藝來制造。
主持這項研究的李長植教授說：“我們已經開發出了核心技術，以實現克服了傳統3-D NAND閃存局限性的下一代高度集成和高性能的存儲器。” 他補充說：“這項技術不僅適用于下一代存儲設備，而且還適用于超低功耗和超快的高度集成的通用內存以及內存計算，這對于人工智能和無人駕駛汽車等行業至關重要。未來。”
