小型電子電路為我們的日常生活提供動力，從手機中的微型攝像頭到計算機中的微處理器。為了使這些設備更小，科學家和工程師正在用單分子設計電路組件。小型化電路不僅可以提供增加設備密度、速度和能源效率的好處——例如在柔性電子設備或數據存儲中——而且利用特定分子的物理特性可以導致設備具有獨特的功能。然而，從單分子開發實用的納米電子器件需要精確控制這些分子的電子行為，以及制造它們的可靠方法。

現在，正如《自然電子》雜志報道的那樣，研究人員已經開發出一種方法來制造單個分子的一維陣列并精確控制其電子結構。通過仔細調整應用于嵌入一維碳(石墨烯)層的分子鏈的電壓，由勞倫斯伯克利國家實驗室(伯克利實驗室)的研究人員領導的團隊發現他們可以控制全部、無或部分分子帶有電荷。然后可以通過操縱鏈末端的單個分子來沿著鏈移動所產生的電荷模式。

“如果你打算用單個分子構建電子設備，你需要具有有用功能的分子，你需要弄清楚如何以有用的模式排列它們。我們?cè)谶@項工作中做了這兩件事，”邁克爾說Crommie 是伯克利實驗室材料科學部的高級教師科學家，他領導了該項目。該研究是美國能源部 (DOE) 科學資助的功能納米機器表征計劃的一部分，該計劃的總體目標是了解分子納米結構的電氣和機械特性，并創建新的基于分子的納米機器，能夠在納米尺度上將能量從一種形式轉換為另一種形式。

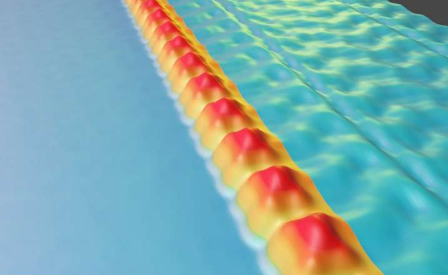

伯克利實驗室團隊選擇的富氟分子的關鍵特征是它接受電子的強烈傾向。為了控制沉積在石墨烯基底上的 15 個這樣的分子的精確排列鏈的電子特性，同時也是加州大學伯克利分校物理學教授的克羅米和他的同事在石墨烯下方放置了一個金屬電極，該電極也通過薄的絕緣層。在分子和電極之間施加電壓驅動電子進入或離開分子。通過這種方式，石墨烯支持的分子表現得有點像電容器，電路中用于存儲和釋放電荷的電子元件。但是，與“正常”宏觀電容器不同，

在之前的分子組裝研究中，分子的電子特性無法在原子長度尺度上進行調整和成像。如果沒有額外的成像能力，就無法在電氣設備的上下文中完全理解結構和功能之間的關系。通過將分子放置在伯克利實驗室分子鑄造納米級科學用戶設施開發的石墨烯基板上的專門設計的模板中，克羅米和他的同事確保分子完全可用于顯微鏡觀察和電操作。

正如預期的那樣，向支撐分子的石墨烯下方的金屬電極施加強正電壓，使它們充滿電子，使整個分子陣列處于帶負電的狀態。消除或反轉該電壓會導致所有添加的電子離開分子，使整個陣列返回到電荷中性狀態。然而，在中間電壓下，電子僅填充陣列中的每個其他分子，從而形成“棋盤”電荷模式。Crommie 和他的團隊通過電子相互排斥這一事實來解釋這種新穎的行為。如果兩個帶電分子暫時占據相鄰的位置，那么它們的排斥力會將其中一個電子推開，并迫使它在分子行更下方的一個位置上定居。

“我們可以讓所有分子都沒有電荷，或者全部充滿，或者交替。我們稱之為集體電荷模式，因?yàn)樗怯烧麄€(gè)結構的電子 - 電子排斥決定的，”克羅米說。

計算表明，在具有交替電荷的分子陣列中，陣列中的末端分子應始終包含一個額外的電子，因?yàn)樵摲肿記](méi)有第二個鄰居來引起排斥。為了通過實驗研究這種行為，伯克利實驗室團隊移除了一系列具有交替電荷的分子中的最后一個分子。他們發現原來的電荷模式已經轉移了一個分子：帶電的位置變成中性，反之亦然。研究人員得出結論，在帶電末端分子被移除之前，與其相鄰的分子一定是中性的。在陣列末端的新位置，原來的第二個分子帶電。為了保持帶電和不帶電分子之間的交替模式，

如果將每個分子的電荷視為一點信息，那么去除最后一個分子會導致整個信息模式移動一個位置。這種行為模仿了數字電路中的電子移位寄存器，并為將信息從分子器件的一個區域傳輸?shù)搅硪粋€(gè)區域提供了新的可能性。移動陣列一端的分子可以作為打開或關閉設備其他地方的開關，為未來的邏輯電路提供有用的功能。

“我們發現這個結果非常有趣的一件事是，我們能夠改變電子電荷，從而從很遠的地方改變分子的特性。這種控制水平是新的，”克羅米說。

研究人員通過他們的分子陣列實現了創建具有非常特定功能的結構的目標。也就是說，通過施加電壓可以在不同可能狀態之間微調分子電荷的結構。改變分子的電荷會導致它們的電子行為發生變化，從而導致整個設備的功能發生變化。這項工作源于美國能源部努力構建具有明確機電功能的精確分子納米結構。

伯克利實驗室團隊控制分子電荷模式的技術可能會導致納米級電子元件的新設計，包括晶體管和邏輯門。該技術也可以推廣到其他材料，并納入更復雜的分子網絡。一種可能性是調整分子以創建更復雜的電荷模式。例如，將分子中的一個原子替換為另一個原子可以改變分子的性質。將這種改變的分子放入陣列中可以創造新的功能?；谶@些結果，研究人員計劃探索由分子陣列內的新變化產生的功能，以及它們?nèi)绾螡撛诘赜米魑⑿碗娐方M件。最終，他們計劃將這些結構整合到更實用的納米級設備中。
