當人們遇到具有潛在有趣電子特性的新材料時，他們做的第一件事就是測量霍爾電壓。隨著新型 2-D 材料的爆炸式增長，這一點最為真實，但事實證明，由用于進行霍爾電壓測量的 2-D 材料制成的設備通常具有不合適的幾何形狀。這正是新南威爾士大學的 Adam Micolich 和他的團隊在開始研究 2-D III-V 半導體 InAs 的特性時發現的，并意識到他們需要考慮設置之間的不匹配他們擁有和他們的目標設置。“我們認為這一定是在文獻中;我們不能第一個想要糾正這個問題，但實際上什么都沒有，”他告訴 Phys.org。

擁有博士學位 學生 Jakob Seidl 和博士后 Jan Gluschke 熱衷于確定二維設備的非理想幾何形狀對其霍爾測量的影響程度，研究人員開始對設置進行建模并在二維霍爾設備上進行一系列艱苦的實驗不同的幾何形狀。他們發現，實現霍爾測量的理想幾何形狀的障礙并不是引入了輕微的不準確性;事實上，測量結果通常相差兩倍，在某些情況下甚至相差一個數量級。“有趣的是，在大多數情況下，這意味著人們低估了他們最看重的東西，即材料的流動性，”Micolich 補充道。“他們的材料比他們想象的要好，他們只是看不到它，因為他們的設置并不理想。”

二維的問題

霍爾效應是指當磁場施加到有電流流過的材料上時產生的電壓，其中三者相互垂直。該霍爾電壓很好地指示了材料中電子的密度，這與遷移率一起給出了材料的整體導電性。

對于 Micolich 來說，霍爾測量中具有笨拙形態的材料是一個老問題。該小組的工作脫離了之前關于 III-V 納米線的工作，其中問題在于將電極連接到如此窄的設備上以測量霍爾電壓，而無需彼此接觸，然后測量在如此短的距離上產生的微小電壓。對于納米線，實際獲得任何測量的困難意味著科學家們已經訴諸各種通常不令人滿意的變通方法來測量電子特性。然而，Lund 的 Lars Samuelson 小組和 Julich 的 Thomas Schapers 小組展示了第一個實驗，以實現納米線霍爾測量所需的納米級靈巧性和靈敏度。

大約一年前，澳大利亞國立大學的 Philippe Caroff 及其同事發現，他們可以調整模板來生長 InAs 陣列，而不是納米線的形狀，而是將寬度拉伸成二維“納米鰭”。在這里，霍爾測量應該更簡單一些，因為霍爾電壓是在更遠的距離上產生的，從而導致更容易測量的更大值。然而，雖然可以使用二維材料進行霍爾測量，但理想的幾何形狀是長大于寬的矩形，其中一對點接觸恰好接觸二維材料的側面。在實驗中，這些點接觸具有有限的寬度，就設備的長度而言可能非常大。此外，電極的一部分不可避免地會與二維材料的頂部重疊，因為它們太薄了。“頂部的一點金屬實際上非常重要，”Micolich 說。

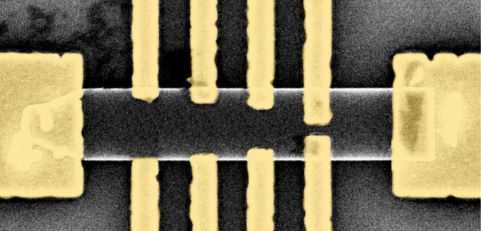

使用二維材料的另一個特點是再現相同形態的問題，這使得對幾何效果的系統比較特別困難。在這里，Micolich 和他的團隊的優勢在于，可以一次性批量生長數百萬個幾乎相同的鰭。為了進一步減少設備變化對結果的影響，他們使用盡可能少的鰭片，并連接多組具有不同間距、形狀和重疊的電極，以盡可能地進行同類比較。

手頭的更正

這項工作不僅強調了這些材料的性能比以前想象的要好，而且還提供了測量表，以便人們可以找出如何糾正自己設備的缺點。概述的修正預計適用于所有材料，無論其具體屬性如何，因為只有設備的幾何形狀會影響測量。

Micolich 表示，多年來可能有許多團體意識到他們的設備不適合霍爾測量的理想幾何形狀，并且可能對在文獻中沒有找到任何指出如何校正這種效應的文獻感到失望。

“嗯，”米科利奇說，“現在有了。”
