在物聯網 (IoT) 驅動的超連接世界中，可隨時隨地發送和接收信號和信息的超微型、低功耗傳感器和設備將成為人們生活中不可或缺的一部分。一個重要的問題是不斷地為連接到系統的無數電子設備供電。這是因?yàn)槭褂脗鹘y(tǒng)的充電和更換方式難以減小電池的尺寸和重量。

這個問題的一個可能解決方案是部署摩擦發電機。它們通過不同材料之間的接觸產生摩擦電，以半永久性的方式產生能量，就像產生靜電一樣。

由 Seoung-Ki Lee 博士領導的韓國科學技術研究院 (KIST) 的一組研究人員開發了一種觸摸傳感器，該傳感器通過皺折結構的二硫化鉬將摩擦起電效率提高了 40% 以上。這一突破是與全北國立大學先進材料工程教授 Chang-Kyu Jeong 合作的結果。

一般的摩擦發電機不能用于可穿戴電子設備，因?yàn)樗鼈儽仨氝^(guò)大和過重才能提高產生足夠電力的能力。目前正在進行的研究涉及應用原子級薄且具有優異物理特性的二維半導體材料作為產生摩擦電的活性層。

產生的摩擦電強度根據接觸的兩種材料的類型而變化。在過去對二維材料的研究中，電荷與絕緣材料的轉移并不順利，大大降低了摩擦電產生的能量輸出。

在目前的研究中，聯合研究小組調整了二維半導體二硫化鉬 (MoS 2 )的性質，并改變了其結構以提高摩擦發電效率。該材料在半導體制造過程中應用的強熱處理過程中被弄皺，導致材料產生褶皺，并施加了內應力。這些皺紋增加了每單位面積的接觸面積，由此產生的表面皺折的 MoS 2器件可以比平面對應器件產生大約 40% 的功率。此外，即使在重復 10,000 次之后，在循環實驗中摩擦電輸出仍保持在穩定水平。

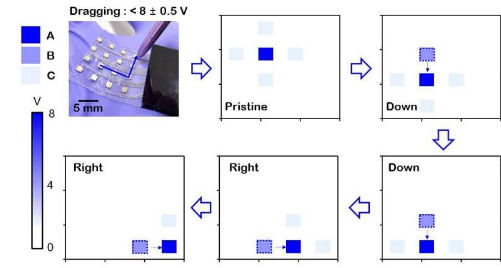

通過將這種皺巴巴的二維材料應用于觸摸板或觸摸屏顯示器中使用的觸摸傳感器，聯合研究團隊提出了一種輕巧靈活的自供電觸摸傳感器，無需電池即可操作。這種具有高發電效率的觸摸傳感器對刺激很敏感，即使在很小的力下也能識別觸摸信號，無需任何電力。

KIST 的 Seoung-Ki Lee 博士說：“控制半導體材料的內應力是半導體行業的一項有用技術，但這是第一次涉及二維半導體材料的合成和應用的材料合成技術內應力的同時實現......它提出了一種通過將材料與聚合物結合來提高摩擦發電效率的方法，它將成為開發基于二元結構的下一代功能材料的催化劑。次元物質。”
