    實驗證實可以存在壓縮光的二維激子極化子

    2021-07-06 15:57:02 來源: 用戶:

    對二維過渡金屬二硫?qū)倩锏墓鈱W響應的??測量現在已經確定了真實的材料系統,其中可以形成假設的光擠壓準粒子。二維激子-極化子以一種不尋常的方式將光耦合到激子形式的束縛電子-空穴對,可以將光限制在衍射極限以下幾個數量級的尺寸。將光限制到如此高的程度可能會影響成像設備的分辨率和檢測器的靈敏度。最近對腔模式的研究表明,高度受限的光也可以改變材料的固有特性。

    極化子描述了各種半光半物質的準粒子。結果,可以使用另一個方面來操縱一個方面。特別是二維材料中的極化子在這方面引起了很多興趣,因為它們表現出的光限制可能特別極端,并且可以通過準粒子的物質方面進行操縱。這已經引起了人們對石墨烯(六方晶碳單層)的興趣,其中與共振電子——等離子體極化子——的光耦合可能會導致更方便的設備,用于更便宜、更寬波長、高性能的紅外探測器。

    在過去八年中,二維形式的過渡金屬二硫?qū)倩?(TMD) 半導體,例如 MoS 2、MoSe 2、WS 2和 WSe 2也引起了人們的興趣,但這些材料的表現卻截然不同。TMD 比石墨烯更容易出現缺陷,不支持等離子激元。然而,由于 TMD 的半導體性質,即使在室溫下也觀察到激子。Itai Epstein和小組負責人Frank Koppens是西班牙光化學研究所 (ICFO) 的兩位研究人員,他們帶領一個國際合作者團隊闡明了 2-D TMD 中一種特殊類型的激子極化子,迄今為止沒有人觀察到。

    一種新的極化子

    到目前為止觀察到的激子極化子與垂直于單層平面的光耦合,但理論表明光可以以更類似于耦合到等離子體激元的方式耦合到單層 TMD 的激子。“它以這樣一種方式耦合到激子,然后兩者都與單層本身結合并作為一種特殊的波沿著它傳播,”愛潑斯坦解釋說,因為他描述了這些二維激子極化子與激子的區別——之前觀察到的極化子。

    然而,目前尚不清楚 TMD 單層是否能夠真正提供所需的材料響應來支持這種 2-D 激子極化子,因為之前的觀察表明它們可能不會。“對我們來說,重要的是要通過實驗證明這不是與現實無關的想法,”愛潑斯坦補充道。“我們表明,如果可以控制 TMD 激子的特性,那么實際上可以從真正的 TMD 中獲得二維激子極化子所需的條件。”

    準粒子需要什么

    二維 TMD 中的激子已被證明是一種令人著迷的現象。事實上,Koppens 和 Epstein 最近報告了對2-D TMD中激子的測量,這些激子吸收了接近 100% 的入射光。來自等離子激元學背景,愛潑斯坦對這種 100% 吸收的共振條件與二維激子極化子存在所需的條件很感興趣。

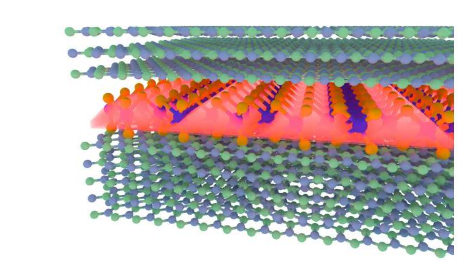

    人們在嘗試觀察二維材料中有趣的效果時做的第一件事就是將其封裝在二維六方氮化硼 (hBN) 中。有時被描述為二維材料研究中真正的“神奇材料”,hBN 非常平坦和干凈,這不僅有助于它保存,而且有助于改善二維材料的特性。例如,已經表明封裝在 hBN 中的 2-D TMD 中的激子類似于完全無缺陷的單層中激子的特性。

    第二個技巧是抑制抑制激子的晶格振動,從而幾乎不可能觀察到難以捉摸的二維激子極化子。這些晶格振動可以通過降低溫度來抑制。阻尼過程表示為材料介電常數(其對入射光的電磁場響應的極化率)的復數值中的虛項。然而,為了存在類似等離子體的二維激子極化子,以及低阻尼,介電常??數的實部需要為負。通過測量低溫下 hBN 封裝的二維 TMD 的反射對比度和復介電常數等光學特性,Epstein,Koppens 和他們的合作者能夠確定介電常數的實部為負而阻尼較低的頻率范圍和條件。他們還可以計算和比較金襯底上 hBN 單層界面處 2-D 激子極化子與表面等離子體極化子的光限制。二維激子極化子的限制比表面等離子體極化子大 100 多倍。

    在報告中,Epstein、Koppens 和他們的合作者描述了觀察 2-D 激子極化子本身所需的結構,TMD 圖案化為納米帶或 hBN 封裝的 2-D TMD 放置在薄金屬光柵上。雖然在對 TMD 本身進行圖案化時使用光柵可以避免粗糙邊緣產生的損失,但這兩種方法都需要非常精確的納米加工。愛潑斯坦認為這些結構“絕對可行”,盡管它們的構建將具有挑戰性。“我們現在正致力于通過使用尖端的納米制造設施,以可靠和一致的方式實現制造所需圖案結構的能力,”他補充道。

    Koppens 強調了這些發展可能如何進入新興的腔模光子學領域,該領域著眼于突然出現和消失的虛擬光子如何影響系統的行為,即使在真空和沒有光的情況下也是如此。實驗表明,化學反應的產物在光腔中可能會有所不同,并且已經預測了材料特性的變化,例如超導的開始。極端光限制可以以與光學腔相同的方式作用于系統。“光線充足時效果最佳受到強烈壓縮——壓縮得越多,與材料的相互作用就越強,”Koppens 說。沿著這些方向的研究可能會指出當滿足這些二維激子極化子形成的條件時,TMD 的材料特性會產生有趣的影響。
