研究人員創建微型自供電溫度傳感器
來自牛津大學、代爾夫特大學和 IBM 蘇黎世大學的一組研究人員證明，石墨烯可用于構建靈敏且自供電的溫度傳感器。這些發現為設計高靈敏度熱電偶鋪平了道路，熱電偶可以集成到納米設備甚至活細胞中。
可擴展、可靠且可安裝到納米器件中的片上溫度 傳感器對于未來 CPU 的熱管理至關重要。通過沿關鍵點分布溫度監視器來確定 CPU 某些部分的局部發熱，可以向控制系統提供反饋。作為回應，熱管理可以允許通過局部冷卻或負載分配來重新分配熱負載，例如在不同的計算核心之間，避免熱點并延長設備壽命并節省能源。這樣的溫度傳感器應該具有小尺寸、高精度、消耗最少的功率并且與已建立的納米制造技術兼容。
片上測溫
熱電偶是低成本測溫的理想選擇，因為它們是自供電的并且相對容易制造。它們的靈敏度往往變化很小，因為它們的信號源于固有的材料特性。通常，熱電偶是在傳感端連接的具有不同塞貝克系數的兩種材料的組合，從而能夠測量在傳感和參考之間建立的與溫差成比例的熱電壓。為了使用傳統熱電偶實現片上溫度測量，通常需要兩個單獨的制造運行。然而，可以很容易地集成到當前晶圓級集成中的熱電偶已經引起了人們的興趣，此前曾報道過多次努力制造單金屬熱電偶。然而，
石墨烯

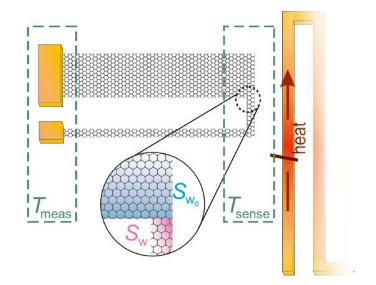

來自牛津大學、代爾夫特大學和 IBM 蘇黎世大學的一組研究人員現已證明，石墨烯可用于構建靈敏、單一材料和自供電的溫度傳感器。他們將石墨烯(一個原子厚的碳原子片)圖案化成 U 形，在傳感端連接一條寬窄的腿。通過仔細調整石墨烯腿的幾何形狀并利用石墨烯器件邊緣的電子散射效應，該團隊實現了 ΔS≈39 μV/K 的最大靈敏度。
結果可以為高靈敏度熱電偶的設計鋪平道路，并有可能集成到范德華結構和未來的石墨烯電路中。此外，由于石墨烯的生物惰性及其在各種情況下的穩定性，這些熱電偶還可用作惡劣或敏感環境中的溫度傳感器，例如細胞和其他生命系統。
