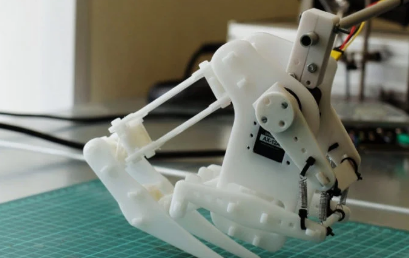

生物機電一體化和節能機器人國際實驗室創造了一個節能跳躍機器人的原型。該設計基于柔性接頭和一系列彈性執行器。

仿生原理

由控制系統與機器人學院的碩士生Kirill Nasonov和Dmitry Volyansky組成的團隊，在 ITMO 大學助理研究員Ivan Borisov 的指導下，正在研究具有獨特形態特征的疾馳機器人。團隊的主要任務是開發一個輕便、靈活、節能、功能齊全的系統。為了實現這一點，他們使用了仿生學和形態學計算的原理。根據伊萬鮑里索夫的說法，目標是創造一種設備，它需要盡可能少的控制力(能量)，同時能夠克服不平坦的地形、克服障礙并能夠抵御物理傷害。

我們的任務是開發方法來設計能夠在非結構化和意外環境中運行的機器人。作為方法和設計原則認可的平臺，我們正在開發一種可以快速移動并且消耗很少能量的疾馳機器人?，F(xiàn)代有腿機器人，如 Spot 或 Unitree，通?？雌饋?lái)像一個帶腿的凳子——一個絕對剛性的身體，帶有開放的運動學腿。他們已經證明了自己的效率：他們可以走路、跑步、攀爬和做空翻，但他們也浪費了很多能量。跑步是一種周期性運動。當它們跑步時，它們的開放式運動腿的機制會進行振蕩運動。所以他們?cè)谂懿街芷诘拿總€(gè)階段都浪費能量：他們需要它來加速、減速、向相反方向加速、再次減速，然后循環繼續。

然而，我們想要實現的是節能運動。我們應用仿生學的原理，例如，我們觀察大自然如何在數百萬年的進化過程中解決類似的任務，并將生命系統的獨特特征傳輸?shù)綑C(jī)器人技術中。最節能和最明顯的運動方式之一是袋鼠跳躍。這些動物撞擊地面時，其動能轉化為儲存在肌腱和肌肉中的勢能。當他們?cè)俅翁S時，它又轉化為動能。我們?cè)谠椭惺褂昧祟?lèi)似的原理，”Ivan Borisov 評論道。

形態設計

能源效率意味著最有效地使用有限的能源預算。為了最大限度地減少電機的控制工作，可以創建一個機器人，其大部分所需行為已經存在于機械系統的固有動力學中，而控制算法只需要激發、穩定和增強自然動力學不費吹灰之力。這種設計原理稱為形態計算，當控制信號的計算不僅通過算法而且通過機械結構(例如其形態)進行時。由于質量、彈性的最佳分布和機械參數的優化，可以用越來越少的功率電機實現所需的動力學。

“這個系統中的主要執行器是一個拉簧：當機器人碰到地面時，它會伸展并積累勢能，當它再次跳起來時，儲存的能量又會轉化為動能。因此，能量得到回收，電機只需補償由沖擊和摩擦引起的能量損失，”伊萬鮑里索夫解釋說。

此外，機器人的身體必須輕得多，這意味著擺脫齒輪、金屬軸和軸承部件等重量元素。為了做到這一點，該團隊使用了 ITMO 合作伙伴特溫特大學(荷蘭)的研究成果。

“我們有一個關于柔性關節的假設：它們可以以一定的角度旋轉，它們很輕，并且它們沒有摩擦和反沖。然后我們必須考慮如何設計它們。設計關節的任務非常重要——我們不能只取一些塑料零件并以一定角度連接它們——它應該通過數學計算。特溫特大學有一個從事這一領域的實驗室，對我們來說幸運的是，他們的研究對公眾開放。我們可以看到他們是如何做到的，并在此基礎上找到我們的解決方案，”Kirill Nasonov 說。

在Dannis Brouwer 教授領導的特溫特大學實驗室，主要是為了高精度運動而合成具有柔性關節的機構。在 ITMO 的項目中，該機制被合成以達到機器人與環境的物理交互。關節由聚氨酯 3D 打印而成，聚氨酯是一種具有拉伸結構的柔性塑料。它們具有幾何三部分形狀，為該機構提供靈活性、彈性和抗變形能力。

其余部分也是塑料的：車身的元件和鏈節是用激光從聚縮醛上切割下來的，然后用塑料夾組裝在一起。

跳躍機器人不是最終產品，而是更多地測試形態設計方法和特別是柔性關節的對象。以前沒有以這種方式設計過類似的機器人。此外，疾馳機器人是研究控制方法以及高動態系統如何與環境相互作用的一個很好的例子。

“我們使用串聯彈性執行器，并實施了一種控制方法，不是通過位置誤差，而是通過存儲在彈簧中的勢能誤差。我們團隊的學生正處于碩士學習的第一年末，這是他們?cè)诖似陂g工作的結果。他們能夠在實踐中測試創新建模、非標準控制方法、設計、零件生產的技能，還掌握了對控制器進行編程的技能，”Ivan Borisov 說。

該團隊計劃打造一個機器人，不僅可以原地跳躍，還可以在不平坦的地形上移動。為此，他們需要合成一種能夠配置運動軌跡的更復雜的機制。
