一種新方法可以設計精度低于10納米的納米材料。它可以為更快、更節能的電子產品鋪平道路。DTU和GrapheneFlagship研究人員將納米材料圖案化藝術提升到了一個新的水平。2D材料的精確圖案化是使用2D材料進行計算和存儲的一種途徑，與當今的技術相比，它可以提供更好的性能和更低的功耗。

最近物理學和材料技術領域最重要的發現之一是二維材料，如石墨烯。石墨烯比任何其他已知材料更堅固、更光滑、更輕，并且在導熱和導電方面更好。

它們最獨特的功能可能是它們的可編程性。通過在這些材料中創造精致的圖案，我們可以顯著改變它們的特性，并可能準確地制造出我們需要的東西。

在DTU，十多年來，科學家們?cè)?500m2潔凈室設施中使用先進的光刻機，致力于改進2D材料圖案化的最新技術。他們的工作基于DTU的納米結構石墨烯中心，由丹麥國家研究基金會和石墨烯旗艦的一部分提供支持。

DTUNanolab中的電子束光刻系統可以將細節寫到10納米。計算機計算可以準確預測石墨烯中圖案的形狀和大小，以創造新型電子產品。它們可以利用電子的電荷和量子特性，例如自旋或谷自由度，從而以低得多的功耗進行高速計算。然而，這些計算要求的分辨率比最好的光刻系統所能提供的分辨率更高：原子分辨率。

“如果我們真的想為未來的量子電子學打開寶庫，我們需要在10納米以下并接近原子尺度，”DTU物理學教授兼組長PeterBøggild說。

而這正是研究人員成功做到的。

“我們?cè)?019年展示了僅12納米間距放置的圓孔將半金屬石墨烯變成半導體。現在我們知道如何創建圓孔和其他形狀，如三角形，具有納米尖角。這種圖案可以根據他們的自旋并創造自旋電子學或谷電子學的基本組件。該技術也適用于其他2D材料。通過這些超小型結構，我們可以創建非常緊湊且電可調的超透鏡，用于高速通信和生物技術，“PeterBøggild解釋說。

鋒利的三角形

該研究由博士后LeneGammelgaard領導，她于2013年畢業于DTU工程專業，此后在DTU2D材料的實驗探索中發揮了至關重要的作用：

“訣竅是將納米材料六邊形氮化硼放在您想要圖案化的材料頂部。然后您用特定的蝕刻配方鉆孔，”LeneGammelgaard說，并繼續說道：

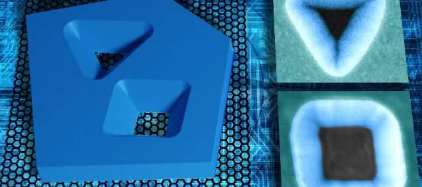

“我們?cè)谶^(guò)去幾年開發的蝕刻工藝將我們的電子束光刻系統的圖案尺寸縮小到大約10納米的牢不可破的極限之下。假設我們制作了一個直徑為20納米的圓孔;然后石墨烯中的孔可以縮小到10納米。而如果我們制作一個三角形孔，圓孔來自光刻系統，縮小尺寸會制作一個具有自銳角的較小三角形。通常，當你把它們縮小時，圖案會變得更不完美。這是相反，這使我們能夠重建理論預測告訴我們最佳的結構。”

例如，人們可以生產平面電子元透鏡——一種超緊湊的光學透鏡，可以在非常高的頻率下進行電氣控制，據LeneGammelgaard稱，它可以成為未來通信技術和生物技術的重要組成部分。

突破極限

另一個關鍵人物是年輕的學生多特·丹尼爾森(DorteDanielsen)。她在2012年9年級實習后對納米物理學產生了興趣，在2014年全國高中生科學競賽決賽中獲得一席之地，并在DTU精英學生榮譽計劃下攻讀物理和納米技術。

她解釋說，“超分辨率”結構背后的機制仍未得到很好的理解：

“對于這種意外的蝕刻行為，我們有幾種可能的解釋，但仍有很多我們不明白的地方。不過，這對我們來說是一項令人興奮且非常有用的技術。同時，對于成千上萬的研究人員來說，這也是個好消息全世界都在推動二維納米電子學和納米光子學的極限。”

在丹麥獨立研究基金的支持下，在METATUNE項目中，DorteDanielsen將繼續她對極其鋒利的納米結構的研究。在這里，她幫助開發的技術將用于創建和探索可以電調諧的光學超透鏡。
