為了監控和導航現實世界的環境，機器和機器人應該能夠在不同的背景照明條件下收集圖像和測量值。近年來，世界各地的工程師因此一直在嘗試開發越來越先進的傳感器，這些傳感器可以集成到機器人、監控系統或其他可以從感知周圍環境中受益的技術中。

香港理工大學、北京大學、延世大學和復旦大學的研究人員最近創造了一種新的傳感器，可以在各種光照條件下收集數據，采用一種人工復制人眼視網膜功能的機制。這種仿生傳感器發表在NatureElectronics上的一篇論文中，是使用由二硫化鉬制成的光電晶體管制造的。

“我們的研究團隊五年前就開始了對光電存儲器的研究，”開發該傳感器的研究人員之一楊柴告訴TechXplore。“這種新興設備可以輸出光相關和歷史相關的信號，實現圖像集成、微弱信號累積、光譜分析等復雜的圖像處理功能，將傳感、數據存儲和數據處理的多功能集成在一個設備中。”

2018年，Chai和他的同事發表了他們的第一篇關于光電存儲器的論文，他們?cè)谄渲薪榻B了一種電阻開關存儲器件，該器件可以執行光傳感和邏輯操作。一年后，該團隊推出了一種具有三種不同功能的新型光電電阻式隨機存取存儲器設備。具體來說，這種新設備可以感知環境，將信息存儲在內存中，并執行神經形態的視覺預處理操作。

“在2020年，我們研究了近傳感器和傳感器內計算范式的概念，并提供了我們?cè)谠擃I(lǐng)域的觀點，”Chai說。“我們的新研究建立在我們之前的所有努力之上。”

自然光的強度變化很大，總范圍為280dB。人的視網膜在感知外界光信號時，會根據信號的強弱來調整其感光器(即視桿細胞和視錐細胞)的感光度。這最終使人眼逐漸適應不同程度的照明，在黑暗和明亮的環境中都能看清，這種能力被稱為“視覺適應”。

“例如，當你從一個明亮的大廳進入一個黑暗的電影院時，最初你幾乎看不到任何東西，但在電影院里呆了一會兒，就變得更容易看到了，”柴解釋說。“這種現象被稱為暗適應。相反，如果你在晴天從黑暗的電影院出來，一開始會覺得很眼花繚亂，需要一段時間才能看到周圍的景色。這個過程與暗適應相反。，這被稱為明視適應。”

Chai和他的同事最近工作的主要目標是構建一種受人類視網膜結構和功能啟發的傳感設備。為此，他們首先開始研究視網膜，然后嘗試制定策略，讓他們能夠人為地復制其視覺適應能力。

基于硅互補金屬氧化物半導體(CMOS)技術的最先進的圖像傳感器通常具有70dB的有限動態范圍。這個范圍比自然場景的照明范圍(280dB)要窄得多。

“為了在大的照明強度范圍內實現視覺，研究人員已經探索了在后處理中使用受控光學孔徑、液體透鏡、可調節曝光時間和去噪算法，”Chai說。“然而，這些方法通常需要復雜的硬件和軟件資源。”

能夠適應視覺并在感官終端具有廣泛感知范圍的光電設備可能具有非常有價值的應用。例如，它們可以幫助提高計算機視覺工具的性能，降低構建機器人或其他傳感系統所需的硬件復雜性，并提高圖像識別系統的準確性。

過去，其他研究團隊推出了可以適應不同光照條件的光電器件。盡管如此，大多數先前提出的設備只能復制視網膜的明視適應機制。另一方面，暗適應過程迄今已被證明更難模擬。

“要完全復制視網膜的視覺適應功能，還有很長的路要走，”柴解釋說。“為了實現這一目標，我們?cè)O(shè)計了一種使用超薄半導體的光電晶體管型視覺傳感器，它可以通過施加不同的柵極電壓來控制同一設備中的暗適應和明適應程度。通過這種方式，我們模擬了視網膜中的感光器和水平細胞，并成功實現了生物啟發的傳感器內視覺適應裝置，感知范圍擴大到199dB。”

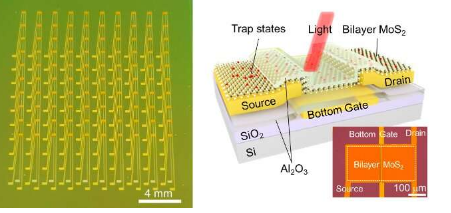

Chai及其同事開發的仿生視覺傳感器基于由超薄半導體材料(即二硫化鉬)制成的光電晶體管。他們使用的光電晶體管具有多種電荷陷阱狀態，這些狀態可以在不同的柵極電壓下捕獲或釋放溝道內的電子。

最終，這些狀態允許研究人員動態調節其設備的電導。這反過來又使他們能夠人為地復制人類視網膜的暗視和明視適應機制，從而擴大其傳感器響應不同照明條件的感知范圍。

“我們的傳感器有幾個優點和特點，”柴說。“首先，視覺適應功能在單個設備中實現，大大減少了占用空間。其次，它可以在單個設備上實現多種功能，包括光感應、記憶和處理。最后，它可以用于執行暗視和只需控制其柵極電壓即可適應不同的背景光強度。”

Chai和他的同事在一系列測試中評估了他們的仿生傳感器，發現它可以有效地模擬人類視網膜的功能，在暗適應和明適應方面都取得了顯著的成果。此外，與之前提出的解決方案相比，它具有明顯更高的感知范圍(即199dB)。

“我們的傳感器可以豐富機器視覺功能，降低硬件復雜度，實現高圖像識別效率，”柴說。“所有這些好處在復雜照明環境下的自動駕駛、人臉識別和工業制造等領域都有很大的應用前景。”

在接下來的研究中，研究人員計劃進一步提高傳感器的性能，同時還使用它們來制造由傳感器陣列組成的大規模系統。理想情況下，他們希望在柔性或半球形基板上構建此傳感器陣列，以實現更寬的視野。

“一個需要改進的領域是我們傳感器的適應時間，因?yàn)樗匀徊蛔阋灾С謾C(jī)器視覺應用，”Chai補充道。“我們的目標是將適應時間降低到微秒級。傳感器陣列規模也需要進一步提升。我們近期的陣列規模目標是大于100×100。最后，視覺傳感器的異構集成與后-具有硅基控制電路的處理單元是邁向?qū)嶋H應用的非常重要的一步。”
