萊斯大學開發的應變感應智能皮膚使用非常小的結構(碳納米管)來監測和檢測大型結構中的損傷，現已準備就緒。賴斯于 2012 年首次揭示的“應變涂料”利用納米管的熒光特性來顯示表面何時因應力而變形。

現在作為 S4 非接觸式光學監測系統的一部分開發，這種多層涂層可應用于大型表面——橋梁、建筑物、船舶和飛機，首先是高應變構成無形威脅的地方。

由水稻化學家 Bruce Weisman、結構工程師 Satish Nagarajaiah 和主要作者兼研究生 Wei Meng 領導的項目源于 Weisman 2002 年發現半導體碳納米管在近紅外波長發出熒光。隨后，他于 2008 年開發了光學儀器來探索納米管的物理和化學特性，包括光譜應變效應。

對亞克力應變下的測量結果進行比較顯示，左側萊斯大學的 S4 系統比右側的標準數字圖像相關 (DIC) 提供了更詳細的讀數。圖片來源：Nagarajaiah 和 Weisman 研究小組/萊斯大學

2004 年，Nagarajaiah 獨立提出并開發了一種非接觸式光學應變傳感器，該傳感器使用碳納米管薄膜與環氧樹脂結合到結構構件上，并通過拉曼光譜進行探測。

他們的獨立研究路徑在 2008 年合并為一個共同項目，當時 Weisman 和 Nagarajaiah 發現嵌入聚合物中并與結構構件結合的單壁碳納米管將經歷相同的應變，并且可以通過其近紅外光譜的變化進行光學報告熒光。他們?cè)?012 年的一篇論文中報告了這一發現。

“應變測量通常作為安全相關檢查的一部分進行，”韋斯??曼說。“那個技術社區是理所當然的保守，因?yàn)樗麄兊臏y(cè)量必須是可靠的。所以我們需要通過證明我們的方法與現有方法一樣有效來克服對新方法的懷疑。

“這篇論文展示了我們的方法作為一種嚴肅的應變測量技術的憑據，”他說。

下一代非接觸式系統的詳細信息出現在科學報告中。

應變映射依賴于兩種技術：附著在結構上的物理量規和數字圖像相關性 (DIC)，用于比較隨時間推移拍攝的帶有嵌入式“斑點”的表面圖像。

萊斯大學的一個實驗室測試了覆蓋有應變感應智能皮膚的材料。多層涂層包含碳納米管，當受到應變時會發出熒光，與下方材料所承受的應變相匹配。圖片來源：Jeff Fitlow / 萊斯大學

Weisman 說 S4 很容易經受住 DIC 的考驗。更好的是，這兩種技術可以一起工作。“我們想與 DIC 進行直接比較，這是目前唯一商業化的應變繪圖方法，”他說。“它被用于許多行業，人們對它有相當高的信心。

“為了證明我們的方法可以與之并存并獲得相似或更好的結果，Wei 設計了一種結合 S4 和 DIC 的方法，因此這兩種技術可以同時使用，甚至可以相互補充，”Weisman 說。

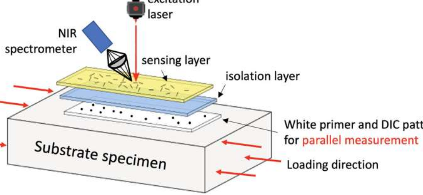

皮膚本身有三層，它們的配置與它們所覆蓋的表面相適應。通常，首先涂上含有 DIC 斑點的不透明底漆。第二層是透明的聚氨酯，將基體與納米管隔離開來。最后，將懸浮在甲苯中的單獨涂層納米管的傳感層噴涂在頂部。甲苯蒸發，留下一個亞微米厚的納米管傳感層與結構元件結合?？梢栽陧敳繎?yīng)用額外的保護層，以保持皮膚多年活躍。

該系統還需要一個閱讀器，在這種情況下，一個小的可見激光來激發納米管和一個便攜式光譜儀來查看它們是如何應變的。

Meng 仔細地將 S4 與 DIC 和計算機模擬進行了比較，在帶有孔或切口的 I 形丙烯酸棒以及在混凝土塊和鋁板上鉆有孔以聚焦應變模式的測試中。在每種情況下，S4 都能提供與同時 DIC 結果相當或更好的受壓試樣的高分辨率、準確視圖。

測量混凝土提出了光學挑戰。“我們發現混凝土中的水泥具有固有的近紅外發射，這會干擾我們的應變測量，”Nagarajaiah 說。“魏花費了大量時間，特別是在大流行期間，仔細研究了一種新的架構來阻止這些信號。”

他說，與通常的白色基底層不同，黑色基底層也能起到斑點的作用。

“與 DIC 相比，S4 的另一個優勢是我們直到最近才意識到的，”Weisman 說。“這就是事實，要從 DIC 獲得良好的結果，需要操作員具有高水平的專業知識。公司告訴我們，只有他們的工程師才有資格使用它。獲取數據很簡單，但解釋需要很多的判斷。

“我們的方法完全不同，”他說。“獲取數據幾乎一樣容易，但獲得 S4 應變圖的分析是自動的。從長遠來看，這將是一個優勢。”

“我毫不懷疑這是一種最先進的應變映射方法，”Nagarajaiah 說。“我們已經在由金屬、塑料和混凝土制成的具有復雜微裂紋和地下?lián)p傷的結構構件上對其進行了測試，它適用于所有情況。我相信我們已經達到了可以實施的階段，我們正在參與與行業一起了解它如何幫助他們。”

水稻研究科學家 Sergei Bachilo 和研究生 Ashish Pal 是該研究的合著者。Weisman 是化學教授、材料科學和納米工程教授。Nagarajaiah 是土木與環境工程、材料科學和納米工程以及機械工程的教授。
