超薄聚合物薄膜如何用于存儲技術
(MLU)的一個團隊在科學期刊《先進電子材料》上寫道，這需要對材料進行機械加工以達到幾納米的精度。在他們的新研究中，研究人員展示了這種以前未知的物理效應如何發揮作用，以及它如何也可用于新的存儲技術。該團隊還成功地將哈雷市的徽章繪制成一種空間分辨率為50納米的電子圖案。
聚偏二氟乙烯(PVDF)是一種被工業廣泛用于生產密封件、薄膜和包裝薄膜的聚合物。它具有許多實用特性，因?yàn)樗哂锌衫煨?、生物相容性且生產成本相當?shù)土?ldquo;PVDF也是一種鐵電材料。這意味著它具有空間分離的正電荷和負電荷，可用于存儲技術，”MLU的物理學家凱瑟琳·多爾教授說。但是，有一個缺點：PVDF是一種半結晶材料，其結構與晶體不同，不是完全有序的。Dörr說：“材料中存在如此多的無序，以至于您實際上想利用的一些特性都丟失了。”
她的團隊偶然發現原子力顯微鏡可用于在材料中建立某種電順序。這種方法通常涉及掃描材料樣本，其尖端只有幾納米大小。然后使用激光測量和評估產生的振動。“這使我們能夠在納米水平上分析材料的表面結構，”Dörr說。原子力顯微鏡也可用于借助微小尖端對材料樣品施加壓力。MLU的物理學家發現，這也會改變PVDF的電學特性。
“壓力將材料彈性壓縮到所需的點，而不會改變構成它的分子，”Dörr解釋說。材料的電極化(即其電取向)沿壓力方向旋轉。因此，可以在納米級控制和重新定向極化。以這種方式創建的電域非常穩定，并且在最初的實驗四年后仍然完好無損。

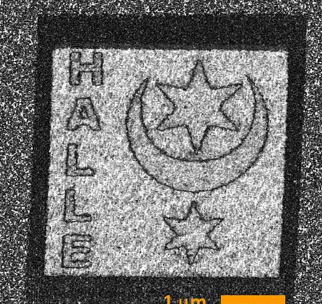

哈勒的研究人員發現的這種效應可以被如此精確地控制，以至于他們能夠利用電荷在材料中勾勒出城市盾徽的納米尺寸版本——可能是世界上最小的。新工藝有助于使PVDF等材料用于新型電氣和存儲應用。
