下一代電子產品擴大銀納米線的可能性
今天的納米級技術已經足夠復雜,可以應用于無數有用的設備,從觸摸屏設備和家用電器中的傳感器到可以監測我們血液、肌肉運動、呼吸和脈搏中的化學水平的可穿戴生物傳感器。此外,還有用于精密設備的技術,例如高分辨率掃描探針顯微鏡,使人們不僅可以在原子水平上可視化表面,甚至可以看到單個原子本身。
這些設備通常使用通過將導電材料的薄涂層施加到玻璃或陶瓷基板上而制成的電極。然而,這些類型的電極易碎且缺乏靈活性,并且它們可能涉及昂貴且有限的材料以及困難的制造方法。
一種備受關注的替代材料是銀納米線;這些線材的直徑非常小(小至千分之一毫米),可以制成各種橫截面形狀和配置。它們的導電性也無與倫比,具有優異的機械強度和柔韌性,并且可以很容易地用現成的材料合成。這些品質和銀納米線的多功能性使它們不僅對許多常用電子設備特別有吸引力,而且對柔性電子產品的創新尤其有吸引力,例如柔性手機和平板電腦、廉價的太陽能電池板或可以制造在壁紙或衣服上的太陽能電池。
銀納米線已成功用作各種電子設備的電極;然而,由于它們?nèi)菀资艿綗?、光和濕氣的腐蝕作用,它們的商業用途受到了阻礙。這種腐蝕會導致納米線表面出現凹坑和孔洞或“蝕刻”,從而對其電氣、機械和光學特性產生負面影響。蝕刻可能對基于銀納米線的器件性能非常有害,甚至可能導致它們的故障。
之前已經嘗試在銀納米線周圍制造保護殼。在一次嘗試中,將薄聚合物沉積到基板上作為納米線屏障。保護性薄金屬或碳?xì)ひ惨焉L到納米線的表面。這增加了用作透明電極的銀納米線的壽命和性能;然而,外殼表面缺乏更高精度設備所需的均勻平滑度。
寺崎生物醫學創新研究所 (TIBI) 的研究人員已成功開發出一種在銀納米線周圍制造超薄殼的方法,從而具有出色的穩定性和有效性。
由于其耐熱、耐光和防潮,他們首先選擇黃金作為保護殼。它的結構也類似于銀,這有助于在銀納米線表面上生長超薄金層。然而,有一個警告:可能存在帶電的金原子,它們可以與銀本身發生反應,形成孔或孔,這顯然是有問題的。TIBI 團隊通過選擇一種化學物質與帶電的金原子絡合來解決這個問題;這有效地抑制了孔的形成。
該團隊接下來開發了一種室溫、基于解決方案的制造方法,該方法提供了簡單的設置和直接、可擴展的步驟。此外,他們的方法允許調整反應時間和混合物以控制沉積的金層的厚度。
他們通過混合溶液并允許納米線生長和結晶來合成銀納米線。然后引入含有經過實驗優化的化學物質以消除蝕刻并有助于金層的平滑沉積的金溶液。他們還優化了實驗條件以提高納米線的化學穩定性。

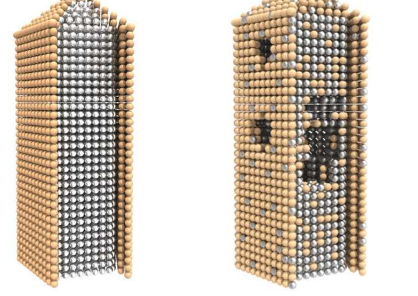

由此產生的銀納米線具有明確的三個納米厚的金涂層,具有光滑的表面,沒有蝕刻。他們還表現出穩定的銀-金界面,這對于保持納米線的光學和電學特性是必不可少的。
“在設計一種有效的方法來增加基于銀納米線的器件的壽命時,我們考慮了所有可能的挑戰,”該項目的第一作者 Yangzhi Zhu 博士說。“我們的數據清楚地表明,我們能夠針對這些挑戰制定有效的解決方案。”
TIBI 團隊隨后進行了實驗,以評估鍍金和未經處理的銀納米線的耐用性。當納米線暴露在空氣中時;未涂覆的銀納米線在 10 天后變得嚴重?fù)p壞和惡化。即使在六個月后,鍍金的納米線仍保持不變。在兩種納米線都暴露于過氧化氫和鈉緩沖鹽水浸泡的破壞作用后,獲得了類似的結果。
在柔性透明電極的性能測試中,兩條納米線都暴露在高溫和高濕下;未涂覆的納米線在 12 天后失效,但涂覆金的銀納米線的性能可與性能最佳的商業納米線相媲美。
在光學器件的性能測試中,鍍金納米線在 21 天時表現出高性能。相比之下,未經處理的銀納米線在一周內表現出降低的效率并最終失敗。此外,測試表明金殼沒有引入額外的背景噪音。
在同一時間范圍內,在高分辨率掃描探針顯微鏡下測試時,鍍金納米線表現出優異的結果,提供堅定不移的高質量圖像。相比之下,未經處理的納米線的圖像質量逐漸下降,直到發生器件故障。這些都是顯著的成就,因?yàn)檫@種類型的顯微鏡涉及高水平的機械應力,納米線穩定性至關重要。
TIBI 董事兼首席執行官 Ali Khademhosseini 博士說:“在無數設備中使用銀納米線有很多優勢,因此提高它們的性能和耐用性的能力會產生很大的影響。” “我們?yōu)閷?shí)現這一目標而設計的方法體現了我們研究所工作的質量。”
