二維(2D)層狀材料庫不斷增長，從基本的二維材料到金屬硫?qū)倩?。與散裝材料不同，2D層狀材料具有新穎的特性，在下一代電子和光電子器件中具有巨大的潛力。

摻雜工程是控制二維材料特殊性質的重要且有效的方法，可應用于邏輯電路、傳感器和光電器件。然而，在摻雜過程中必須使用額外的化學物質，這可能會污染材料。這些技術只能在材料合成或器件制造過程中的特定步驟中實現。

在eLight上發表的一篇新論文中，由深圳大學張涵教授和布法羅大學ParasNPrasad教授領導的科學家團隊研究了實施中子嬗變摻雜來操縱電子轉移。他們的論文標題為第一次展示了這種變化。

中子嬗變摻雜(NTD)是一種可控的原位置換摻雜方法，它利用熱中子與半導體中原子核的核反應。它提供了一種無需額外試劑即可有意摻雜二維材料的新方法。NTD可以在基于2D材料的設備制造過程中的任何步驟中引入，甚至可以在制造后使用。

NTD于1975年成功開發用于Si、磷化鎵(GaP)和磷化銦(InP)等體半導體。1991年，與錫(Sn)相關的淺施主可以通過NTD均勻地引入到塊狀硒化銦(InSe)晶體中。2D層狀I(lǐng)nSe基光電探測器的進一步性能改進受到摻雜InSe的低載流子密度的限制。如果可以通過NTD的“清潔”方法來操縱和優化基于2D層狀I(lǐng)nSe的光電探測器性能，那將是令人著迷的。

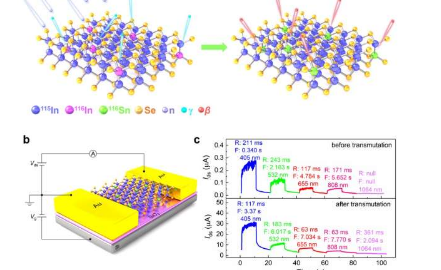

研究團隊首次實現了通過NTD摻雜2D層狀I(lǐng)nSe。他們成功地縮小了帶隙并增加了SN??摻雜的層狀I(lǐng)nSe的電子遷移率，反映了顯著的改進。他們將場效應電子遷移率從1.92cm2V-1s-1提高到195cm2V-1s-1。同時，光電探測器的響應度提高了大約50倍，達到397A/W。

研究團隊認為，NTD對材料研究的未來有著巨大的希望。它應該為基于材料的技術帶來重大的新機遇。NTD方法下，可以隨時嚴格控制和引入摻雜劑，提高效率。通過在原子水平上進行摻雜，研究人員和行業可以確保將摻雜劑放置在正確的位置，并了解摻雜劑在該位置的精確影響。最后，NTD可用于保護人員，特別是在檢測氣體或其他生物問題時。
